Seria 7800 HypotULTRA - Tester wielofunkcyjny HIPOT
TESTERY > Testery Hipot > Testery Associated Research
Associated Research
Testery HypotULTRA 7800

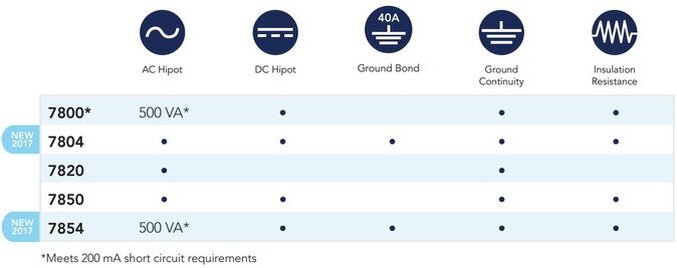

Testery HypotULTRA: AR7800, AR7804, AR7820, AR7850, AR7854
![](images/AR-7850-family-2017.jpg)
PREZENTACJA serii HypotULTRA 7800: https://www.youtube.com/watch?v=DUC0yY9mzTI
Kompletacja Dostawy: Tester HIPOT, Komplet akcesoriów i przewodów, Certyfikat Kalibracyjny (producenta), dodatkowe wtyki HV i przewód HV (tylko wersja z wbudowanym skanerem)
Możliwe dodatkowe wyposażenie: Bezpieczne obudowy testowe, Wyłączniki bezpieczeństwa, mata izolacyjna, Zasilacz sieciowy AC, dodatkowe sondy / przewody, Certyfikat Kalibracyjny ISO 17025 (opcja)
Weryfikacja stanowiska testowego: TVB-2
Szkolenie: bezpłatne
![](images/Warranty-Safety-RoHS-1_yxtsm269.png)
Podstawowe cechy testerów HIPOT serii 7800:
- Intuicyjny ekran dotykowy
- Dostępne interfejsy: USB, RS-232, ETHERNET, GPIB (opcja)
- Funkcja PROVOLT - MULTI DWELL - testy na różnych poziomach napięć w jednym cyklu
- Funkcja Smart GFI, do szybkiego ( ok. 0.1ms) wyłączania wysokiego napięcia
- Zabezpieczenie przed uruchomieniem przez osoby niepowołane
- Transfer danych przez USB (pendrive)
- Wbudowana procedura weryfikacyjna VERI - CHECK
- Bezpośrednie wsparcie czytników kodów kreskowych BARCODE
- Detekcja częściowego uszkodzenia izolacji ARC - DETECTION, obróbka DSP
- Test Ciągłości połączenia - dla sprawdzenia prawidłowości połączeń, możliwość regulacji parametrów
- Ekran graficzny LCD, Pamięci nastaw i kroków procedury testowej
- Kompatybilność ze skanerami z serii SC6540
- Generowanie napięć testowych o częstotliwości 50 i 60Hz (przy zasilaniu 50Hz), do testowania produktów na eksport. Niezależność od wahań napięcia / częstotliwości zasilania, oraz opcjonalnie testowanie 400 i 800Hz (m.in. awionika)
Testy zgodne z poniższymi standardami:
IEC/UL 60601-1 3rd Edition
Medyczny Sprzęt Elektryczny
Model: 7804, 7854
IEC/UL 61730-2 UL 1703
Moduły i panele fotowoltaiczne
Model: 7850
IEC 60335-1
Domowy Sprzęt Elektryczny
Model: 7854
UL 60335-1
Domowy Sprzęt Elektryczny
Model: 7804
UL 1598
Oprawy oświetleniowe
Modele: 7804, 7850, 7854
IEC 60598-1
Oprawy oświetleniowe
Modele: 7850
IEC/UL 61010-1 & CSA 22.2 No. 61010-1
Laboratoryjny sprzęt kontrolno-pomiarowy
Modele: 7804, 7850, 7854
EN 60204-1
Wyposażenie elektryczne maszyn
Modele: 7804, 7850, 7854
UL 2202
Wyposażenie systemu ładowania pojazdów elektrycznych
Modele: 7850
IEC 61851-1
Przewodzący system ładowania pojazdów elektrycznych
Modele: 7850
UL 45A
Przenośne urządzenia elektryczne
Modele: 7850
EN 60950-1 EN 50116
Sprzęt technologii informacyjnej
Modele: 7804, 7850, 7854
UL 60950 CSA 22.2 No. 60950-1
Sprzęt technologii informacyjnej
Modele: 7850

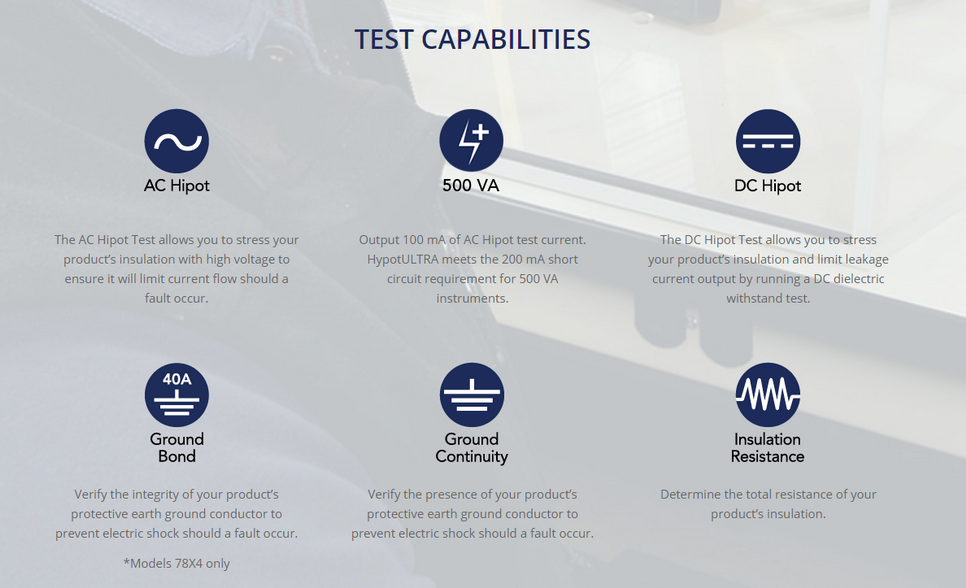

![Funkcje Testera wysokonapięciowego HIPOT test capabilities HypotULTRA](images/capabilities.png)
![ProVOLT ProVOLT](images/ProVOLT.png)
ProVOLT®
Zwiększ produktywność testów, automatycznie podnosząc lub obniżając napięcie wyjściowe między krokami testu, zamiast wykonywania wielu testów przy różnych napięciach.
![Transfer danych Transfer danych](images/DataTransfer.png)
Wbudowana obsługa pamięci flash i lokalne przechowywanie danych. Importowanie plików testowych bezpośrednio do instrumentu podczas konfiguracji. Zapis do 10000 wyników testów.
![Barcode Barcode](images/BarcodeCapability.png)
Zwiększ wydajność i przepustowość produkcji, włączając skanowanie kodów kreskowych. Proste skanowanie skojarzy dane urządzenie z sekwencją testową i danymi testowymi.
![MultiLanguage MultiLanguage](images/MultipleLanguages.png)
Testowanie w środowiskach globalnych jest teraz łatwiejsze niż kiedykolwiek wcześniej. Testery AR mogą działać w różnych językach.
![SmartGFI](images/SmartGFI.png)
Maksymalna ochrona operatora przez wykrywanie nadmiernego upływu prądu w przypadku odizolowania urządzenia testowanego od uziemienia - ratuje operatora testu w przypadku zetknięcia się z wysokim napięciem.
![Internal Scanner Internal Scanner](images/InternalScanner.png)
Skaner wewnętrzny
Zwiększ przepustowość bez dodatkowych urządzeń, wykonując wielopunktowe sekwencyjne testy Hipot lub Ground Bond za pomocą tego opcjonalnego wewnętrznego multipleksera.
![Skaner modułowy Skaner modułowy](images/ModularScanner.png)
Zwiększ przepustowość swojego środowiska testowego, dodając praktycznie nieskończoną liczbę punktów testowych Hipot lub Ground Bond za pomocą naszego modułowego multipleksera SC6540. Dzięki 8 kombinacjom do wyboru dla każdego modułu SC6540, ten skaner jest idealnym rozwiązaniem do produkcji o dużej przepustowości przy zmniejszonym błędzie operatora.
![Negative DC Hipot Negative DC Hipot](images/NegativeDCHipot.png)
Zapewnia wyjście testowe wytrzymałości dielektrycznej DC z odwrotną polaryzacją. Zmaksymalizuj możliwości testowania, testując izolację produktu w obu polaryzacjach.
![HypotULTRA i SC6540 HypotULTRA i SC6540](images/HU-Scanner.png)
Multiplekser SC6540
Połącz HypotULTRA® z wewnętrznym lub zewnętrznym multiplekserem, aby przetestować wiele punktów lub wiele DUT.
